Краткие ТТХ:
- Максимальная мощность – 2000W
- Напряжение питания – 50-220V
- Корпус — нет
- Размеры — 52мм*50мм*30мм
- Вес – 41г
Регулятор мощности/диммер поставляется в стандартном пакетике и имеет небольшие габариты
Регулятор имеет лишь один рабочий орган, позволяющий изменять выходную мощность больше или меньше
Количество деталей небольшое, пайка хорошая, флюс отмыт:

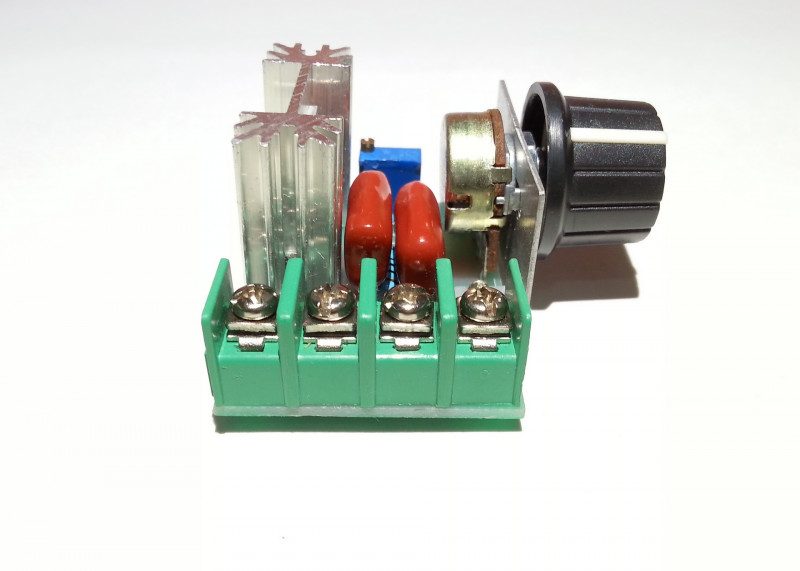

Для подключения к сети/приборам, на плате распаян клеммник с защитными бортами:
По подключению все просто: две левые клеммы (IN) для подключения к сети 220V, две правые (OUT) для подключения нагрузки.
К сожалению, какого-либо корпуса устройство не имеет, поэтому при эксплуатации в таком виде будьте осторожны!
Тест с нагрузкой, которой выступает термофен KLT-3A. Самодельный ваттметр включил на выход регулятора.
При нагрузке 700W (ползунок регуляторов в MAX), радиатор симистора теплый, за 5 минут нагрелся до 35°С:

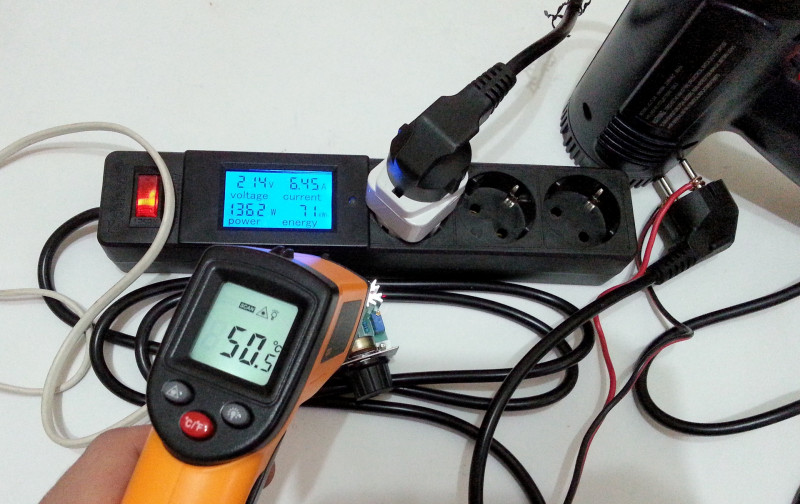

В таком режиме может работать продолжительное время. Во втором режиме термофена (ползунок регуляторов в MAX), за минуту температура достигла 50°С. Мощность при этом составила около 1350W:
При такой мощности, данного радиатора недостаточно для продолжительной работы, необходимо прикрутить более массивный радиатор или активное охлаждение (кулер). На мой взгляд, до 800-900W можно использовать регулятор «как есть», при бОльших мощностях и продолжительных режимах работы необходимо доработать охлаждение!
Весьма распространенные применения регулятора:
- Изменение оборотов коллекторных двигателей:
- Подойдет в качестве бюджетного регулятора для большинства электроинструмента (УШМ/болгарки, дрели, перфораторы, рубанки, шлифмашинки). Очень удобная вешь для моделей, не имеющих встроенного регулятора оборотов или систем плавного пуска, например, тех же бюджетных болгарок с номинальными оборотами шпинделя 11000 об/мин. Единственное, что необходимо помнить – с понижением мощности, падает и крутящий момент на валу, плюс система охлаждения рассчитана под номинальные обороты и не будет должным образом охлаждать при сниженных оборотах. Есть риск спалить инструмент от перегрева
- Регулировка мощности ламп освещения – незаменимая вещь, когда выключение какой-то группы ламп неприемлемо. Регулятор позволяет плавно изменять яркость свечения в нужном месте
- Регулировка мощности нагревательных приборов: ТЭНы, паяльники
Итого, регулятор годный, радиатор практически не греется на небольших мощностях (до 800-900W), при бОльших мощностях желательно доработать охлаждение и дорожки на плате. регулятор дешевый, рекомендуется к приобретению…
