Этот термостат завоевал популярность своей стоимостью, ведь для бытовых нужд где особая точность измерений не требуется, а поддерживать температуру необходимо, это пожалуй один из лучших вариантов. Подключение этого прибора на самом деле очень простое, а вот с настройками неопытному пользователю придется немного повозится, так как меню в нем немного запутанное.



О настройке термостата W1209 Вы можете прочитать в этой статье.

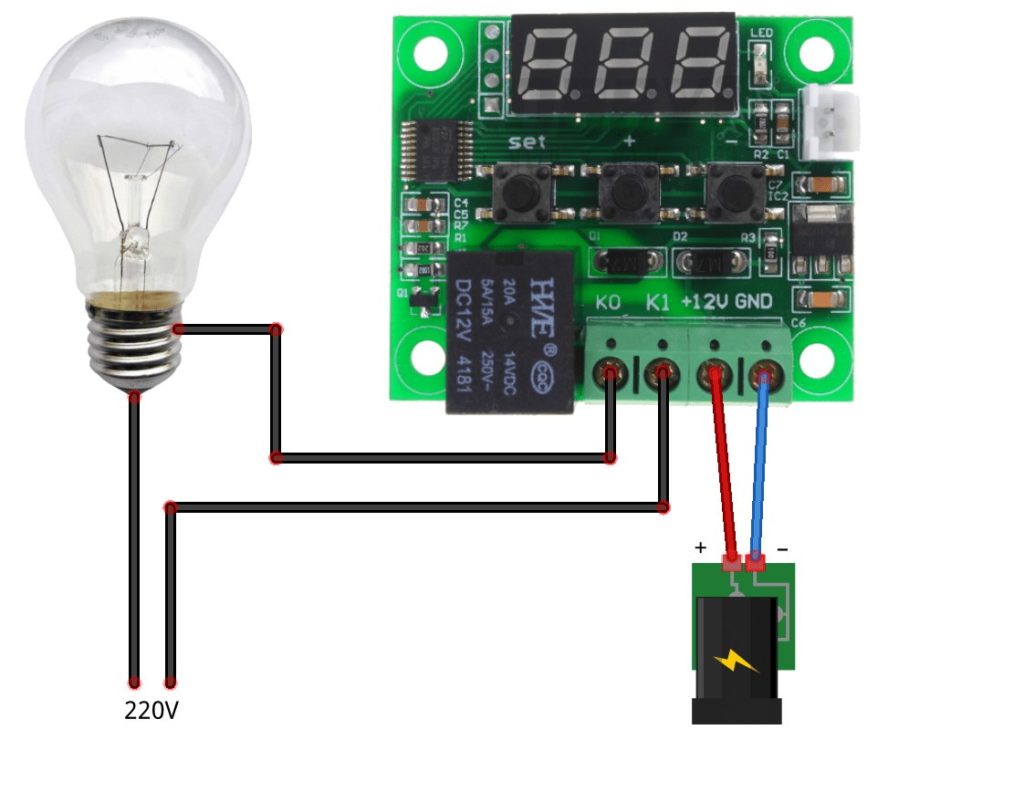

Как мы видим на картинке, помимо разъема для датчика температуры, имеется четыре контакта. Терморегулятор W1209 питается от 12v постоянного напряжения, поэтому к контакту “+12v” нужно подключить плюсовой провод источника питания, а к “GND” минус. Теперь подключим прибор, который и будет включатся или выключатся, в зависимости от установленной температуры. Давайте представим, что мы подключаем лампу переменного напряжения 220v. В разъемы “К0” и “К1” подключаем один кабель лампы в разрыв, реле терморегулятора будет размыкать и замыкать контакты, благодаря чему лампа будет выключаться либо включаться.  В итоге один кабель от лампы идет напрямую к 220v, второй тоже идет к сети, но только через терморегулятор, который в данном случае выступает как выключатель. Чтобы лучше разобраться в подключении смотрите схему рисунок.



После подключения терморегулятора, мы можем перейти к его настройке.
